嘉兴净化车间装修中FFU的安装与应用

发布时间:2023-10-26 15:39:33 作者:上海荣钦净化工程公司

 一.FFU介绍

  中文为风机过滤机组。 FFU风机滤网机组可模块化连接使用,使用FFU广泛应用于洁净室、洁净工作台、洁净生产线、组装式洁净室和局部百级等应用场合。

  二.FFU规格尺寸:

  2*4-FFU(风机过滤单元)-1175*575*320

  3*4-FFU(风机过滤单元)-1175*875*320

  4*4-FFU(风机过滤单元)-1175*1175*320

3

  三.FFU描述:

  FFU功能特性包括风机过滤单元可使用多种方式控制速度;运转功率消耗极低, 有效的降低成本;

  内置风道导流系统,降低噪声和压损,增长风机使用寿命和提 高风机工作效率;可与各种高效(HEPA) 、ULPA轻易搭配;

  直驱式离心风机,能提供高风量、高静压条件;

  确保不同环 境下的使用;适合于洁净度在Class 1 1000级无尘室;特别适用于组装超净生产线,可根据工艺的需要配置为单台或多 台使用,也可以将多台串联形成100级装配流水线。

  箱体材质有覆铝锌板、冷板烤漆、不锈钢201/304 广泛适用于洁净度在Class 1 1000级各种洁净室,并可组装成超净生产线、洁净工作室、洁净棚、无尘衣柜 、超净工作台。

  各个尺寸技术参数:

  1、2*4-FFU(风机过滤单元)-1175*575*250 规格型号 2*4 外形尺寸(L*W*H) 风量(m3/h) 风速 1175*575*250 1000 0.45m/s+20% 洁净度 美国联邦标准209E HEPA效率99.99%@0.3um HEPA尺寸1175*575*69 噪音48-55dba 壳体材质304(430镜面)不锈钢 覆铝锌板 电源220V AC Hz 功率120W 重量25g

  2、3*4-FFU(风机过滤单元)-1175*875*250 规格型号3*4 外形尺寸(L*W*H)1175*875*250 风量(m3/h)1700 风速0.45m/s± 20% 洁净度美国联邦标准209E HEPA效率99.99%@0.3um HEPA尺寸1175*575*69 噪音50.8dba 壳体材质304(430镜面)不锈钢 覆铝锌板 电源220V AC 50Hz 功率120W

  3、4*4-FFU(风机过滤单元)-1175*1175*250 规格型号4*4 外形尺寸(L*W*H)1175*1175*250 风量(m3/h)2200 风速0.45m/s± 20% 洁净度美国联邦标准209E HEPA效率99.99%@0.3um HEPA尺寸1175*575*69 噪音50.8dba 壳体材质304(430镜面)不锈钢 覆铝锌板 电源220V AC 50Hz 功率120W 可定做不同尺寸FFU。

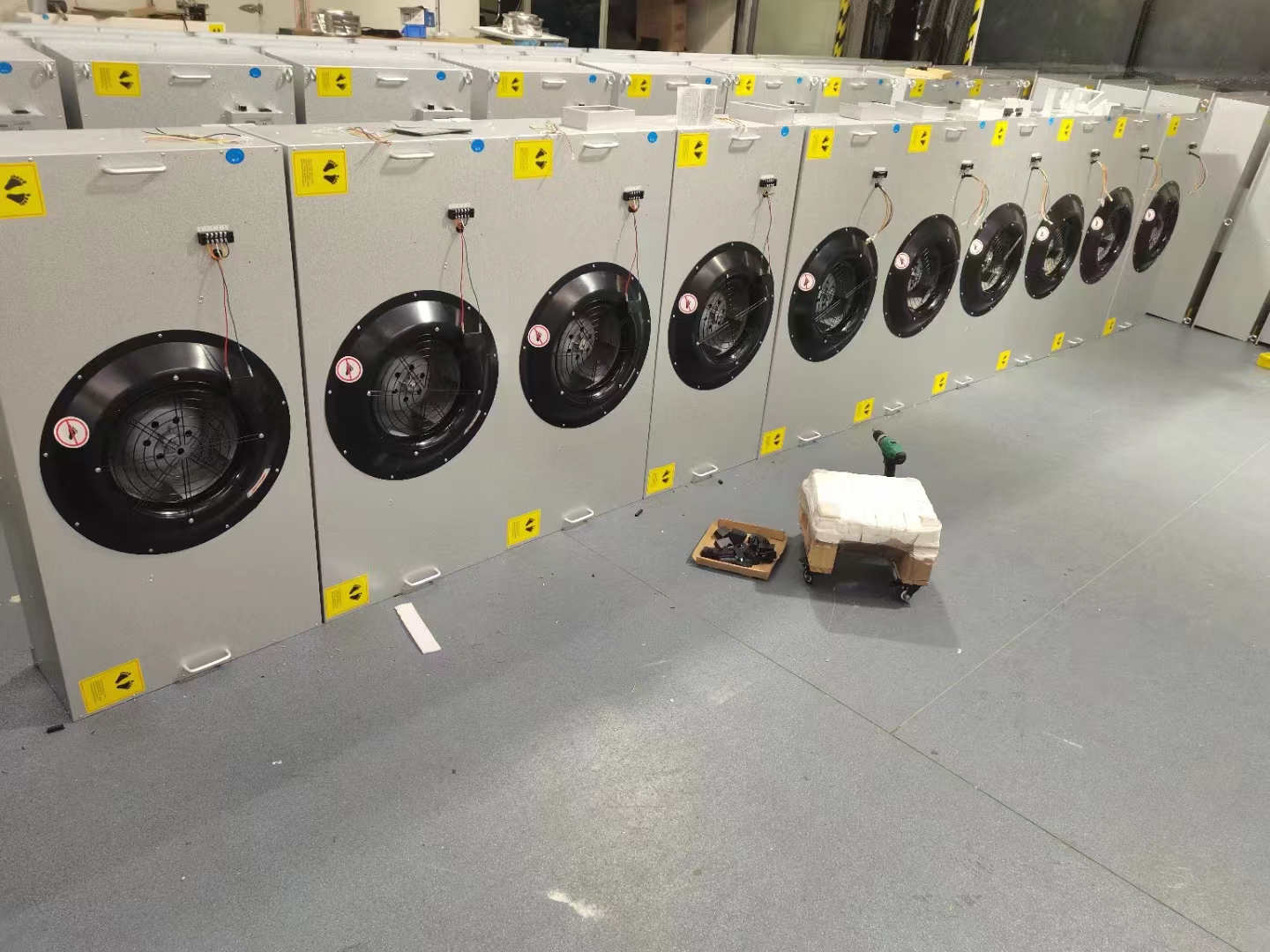

微信图片_20231026153831

  四.FFU的分类

  1、按照机箱外形尺寸分类:

  根据用以安装机组的吊顶龙骨中心线的距离,机箱模数尺寸主要分为:1200*600,代号为42;1200*900,代号为43;1200*1200,代号为44;600*600,代号为22;750*1500,代号为25;其它客户定制的非标尺寸(custom-size,用CS表示)。

  2、FFU按机箱材质不同分类

  按照机箱材质不同分类分为标准型涂层钢板(包括镀锌、镀铝锌、喷塑等),代号为G;不锈钢板,代号为S;铝板(铝合金板),代号为A;其他材质,代号为O。

  3、FFU按照电机方式分类

  按照电机方式分类,可分为交流电机和无刷直流电机。交流单相电机代号为A1;交流三相电机代号为A3;直流无刷电机代号为EC。

  4、FFU按照控制方式不同分类

  交流供电机组按照机组控制方式不同分为单工况机组,用S表示;多工况分档控制机组,用M表示;无级调控机组,包括调压或变频控制等此项可缺省。

  5、FFU按照机组静压不同分类

  按照机组静压不同分为标准静压型和高静压型。标准静压型代号为S;高静压型代号为H。标准静压型此项可缺省。

  6、FFU按照过滤器效率不同

  按照机组所带高效过滤器效率不同可分为高效过滤器,代号为H;超高效过滤器,代号为U;机组入口如带有粗效预过滤器代号为P,无预过滤器时可缺省。

  五.FFU的特点

  1、FFU净化级别:静态100级;

  2、FFU风速为:0.3/0.35/0.4/0.45/0.5m/s,FFU噪音≤46dB,FFU电源为220V,50Hz。;

  3、FFU采用无隔板高效过滤器,FFU过滤效率为:99.99%,确保净化级别;

  4、FFU整体采用优质镀铝锌板制作;

  5、FFU无级调速设计,调速性能稳定,FFU在高效过滤器终阻力的状态下仍能保证风量不变;

  6、FFU选用高效离心式风机,寿命长、低噪声、免维护、震动小;

  7、FFU特别适合组装成超净生产线,可根据工艺需要布置为FFU单台使用,也可以FFU多台组成100级流水装配线。

  FFU本身的以下优点使得其迅速得到了应用:

  1、更换、安装、移动灵活简便:FFU是自带动力,且是自成一体模块化,配套过滤器易于更换,故其不受区域的限制;在洁净厂房里,可根据需要,分区控制,依需更换、移动。

  2、负压通风:这是FFU的独特特点。由于它本身能够提供静压,洁净室相对于外界是正压,这样,外部的颗粒就不会受到泄漏到洁净区里,使得密封变得很简单而且安全。

  3、缩短建设周期:使用FFU省掉了风管的制作和安装,缩短建设周期。

  4、减少运行成本:虽然在选用FFU时,初期投资要比使用风管通风高,但它在后期运行中,突出的表现出节能、免维护等特点。

  5、节约空间:相比较其它系统,FFU系统占用送风静压箱内较少层高,且基本不占用洁净室内空间。

微信图片_20231026153825

  六.FFU的安装

  1、卸货及搬运注意事项

  (1)、FFU及高效过滤器出厂时已进行了多重保护包装,卸货时请使用叉车把整个托盘下货。下货应防止货物倾倒,避免剧烈振动和碰撞。

  (2)、设备卸货后应放置干燥,通风的室内暂存,如只能在室外存放,则应盖上篷布,避免雨淋进水。

  (3)、由于高效过滤器使用超细玻璃纤维滤纸,滤料容易折断损坏造成粒子泄漏。故拆包装、搬运过程中不得倾倒或压伤过滤器,防止剧烈振动和碰撞。

  (4)、取出高效过滤器时,禁止使用小刀及尖物割划包装袋,以免划到过滤器滤纸。

  (5)、每片高效过滤器都应该由2人共同搬运,操作人员必须戴好手套,过程须轻拿轻放,两手握住过滤器边框,禁止手托过滤器保护网,禁止尖物接触滤纸,禁止扭曲过滤器。

  (6)、过滤器不可层叠摆放,应横向有序,靠墙整齐摆放于安装内等候安装。

  2、高效过滤器安装条件

  (1)、高效过滤器安装前,必须对洁净室进行全面清扫、擦净,净化空调系统内部如有积尘,应再次清扫、擦净,达到清洁要求。如在技术夹层或吊顶内安装高效过滤器,则技术夹层或吊顶内也应进行全面清扫、擦净。

  (2)、安装时洁净室内必须已经密闭,FFU安装完毕并开始运行,净化空调必须试运转,连续运转12小时以上,再次清扫、擦净洁净室后立即安装高效过滤器。

  (3)、洁净室内保持清洁,无粉尘。所有龙骨已经安装并调整水平。

  (4)、安装人员必须配备洁净衣,洁净手套以防人为的污染箱体及过滤器。

  (5)、为确保高效过滤器的长期有效的工作,安装环境不宜在油烟、多尘、潮湿的空气中。过滤器尽量避免接触水或其它腐蚀性液体,以免影响其使用效果。

  (6)、建议每组安装人员数量为6人。

  3、FFU高效过滤器安装注意事项

  (1)、高效过滤器在安装前,必须对过滤器的外观进行检查,包括滤纸、密封垫片、框架有无破损,尺寸,技术性能是否符合设计要求,外观或滤纸损坏严重的过滤网,应禁止安装,拍照并反映给厂家进行处理。

  (2)、安装时只能握过滤器边框,轻拿轻放。防止剧烈振动和碰撞,严禁安装人员手指或其它工具接触过滤器内部滤纸。

  (3)、安装过滤器时要注意方向,使过滤器边框标识箭头向外,即外框上箭头应和气流方向一致。

  (4)、有安装过程中不得踩踏过滤器保护网,禁止杂物丢弃在过滤器表面上。禁止踩踏过滤器保护网。

  (5)、其它安装注意事项:必须戴好手套,注意箱体割伤手指。FFU安装应与过滤器对齐,FFU箱体边缘不得压在过滤器上面,禁止在FFU上覆盖物品;禁止踩踏FFU进风圈。
